如何使用好地下管道漏水检测仪进行检漏工作？

相关产品

 漏水检测仪 管道防腐层检测仪 电力电缆故障测试仪 路灯电缆故障测试仪 交联电缆外护套故障测试仪
地下管线探测仪 电缆识别仪 电缆刺扎器 通信电缆故障测试仪 电缆路径仪

    首先，索取图纸资料（或向管网管理人员咨询），将地下的管网按平方面积分成若干份，或按其管线长度分成若干段，有计划有周期的主动的、细致地、全面的进行检漏，早期的来发现管道的漏水部位，及时的进行修复，把管网的漏损量尽量限制在最小范围内。管道漏水调查，是在管道上方沿管道走向方向进行。首先了解管道的埋设位置，即管线的定位。在实际工作中有两种情况：一是用管线探测仪对管道定位（参考），二是知情人带领检测人员了解、熟悉管道的埋设位置，走向及分布规律。不论采取那种方式，必须在测漏工作之前进行，必须在实地标出管道的实际位置，必须标明管道的管径及管道上的三通、马鞍、弯头等特征点的实际位置。

（1）进行管道检漏所具备的仪器和工具：


①漏水检测仪；②钢钎；③开启井盖的工具；④管线探测仪；⑤强力手电等。

（2）检漏前的准备工作：


①索取图纸资料，了解管线的埋深、走向、材质，管道水压力等。
②要具备有关安全知误，熟悉操作规程。
③假如遇到多年未开启的闸井（较深的）要点明火验证，证明井中无毒气时方可下井检听。
④遇有和煤气管道化工厂有毒物质的管道有关联设施，检查时要特别注意。

（3）作业顺序：


    城镇中地下的管网，尤如蜘蛛网，有的像树枝状，似乎无从插手。根据经验证明应先从管网末梢的支管道开始为宜。支管道多为DN75MM以下的钢管，口径小，传音好，可以将漏水的声音传得很远，有时在距漏孔80米远的地方，也能听到漏水的声音。所以常规主动的检漏人员，都是利用管网末梢的水嘴、水表、消火栓等设施、来进行查漏，可取得良好的效果。

（4）漏水声音与管道过水声音辨别：


    当用仪器在接触到管道暴露部位听漏时，听到管道中有声音，但分不清是漏水声还是用户在放水。管道过水，或用户在水嘴处放水，声音是“呼呼”的响，往往响的时间不会太长。简单的来说是这样。

（5）通过比较，辨别漏点的方位：

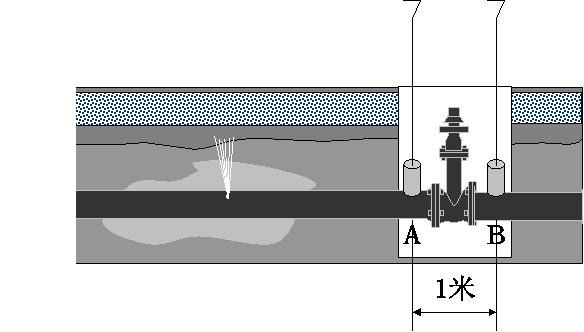

    比较就是利用管道设施暴露着的最长距离的管道部位的两端，反复的进行听测比较，以确定漏点所在方位。如下图示意，这是一个水表井，查漏时用仪器或工具在表井内管道上的A点和B点进行反复的听测比较，反复校核，因为漏点在A点以左的方位，所以A点的声音较高、较脆；而在B点听到的漏水声音相对较低、较远，这是因B点距漏点一定距离，故相对较高的频率已衰减的缘故。
地下管道漏水检测仪的检测方法

（6）漏水产生的声音频率特性：


    当管道产生孔洞时，管道内带压力的水就会急促的从洞中向外喷出，水自漏孔喷出的同时，由于能量大部分降在漏孔处，漏孔周转便引起振动，由于水束的冲击，漏孔周围被冲击的土壤也会发出声波的振动。因此，可依靠听漏的仪器或工具，来探测这些声音，找出管道漏水的部位。
漏水的声音大致可分为下列三种：
①第一种频率为50HZ-1600HZ，这是在管道孔处产生的，这频率沿管道进行传导，小孔径的管道，可以传导80米远，大口径的管道，传导的距离远不如小口径管道。这个音频可以在水龙头上、消火栓上、闸门、节门上都能很容易的测听到。
②第二种声音是自管道漏孔处射出的水束冲击泥土所产生的振动，此声音像是瀑布声，这种声音的声源向土壤的四周扩散，这可以用听漏仪器，在地面测听到。
③第三种声音类似泉声，这是水在漏孔附近的土壤中的空穴中缓流、撞击、打转所产生的。
第②③种声音，与第①种不同，它不是管道本体产生的声音，所以只能在漏孔附近的地面上可以听测到。
（7）水压力：
    若想有成效的进行管道检漏，保持管道的水压是非常必要的。通常最好使管道的水压保持在 0.105MpalC时，或高于这个数值。以保障漏水声源能量的输出。
（8）土壤对漏声的影响：
    漏口周围的土壤不同，对漏声的传导效果也不同。观察仪器经验说明，砂土是传导声音的良好导体，而粘土传音最差，听漏过程中，放置拾音器的地面又是个传音好、坏的因素之一，草地传音不好，而薄沥青及薄混凝土路面则是漏水声音的共鸣器，它还能起到声音频率的倍频作用。好的地面能给听漏提供均匀的、易辨的传音面层。
（9）漏孔对漏水声音的影响：
    除了管道内的水压力对漏水声音起到决定性的影响外，漏孔的大小，（相对管径而言），及其形状不同、对漏水声音的大小、其频率的高低，也产生不同的机制效果。例如：当高压管道的闸盘根漏水时、产生的声音响度比较大，而振动的频率也比较高，它在漏水频段部分及超声部分的响应将更加明显。如果管道的漏孔很大或断裂时，在管道较长的情况下，流量很大，大部分的水头能量均匀的低沉，音量也显得不大。
（10）不同材料的管道漏水时，在地面反映漏水声的频率特性如下图：
不同管材对声音传播频率的响应
    综上所述：做好管道检漏工作不但靠技术，靠方法，靠地下管道漏水检测仪、管线探测仪等仪器，更重要的一条是多实践，利用自己灵敏的耳朵，来鉴别仪器提供的各种较复杂的声音及各种信号指示，利用眼睛观察管道上方各种异常的漏水征兆，利用各种办法验证漏水的准确部位，最大地应用仪器的先进功能。把全部的智慧倾注到管道检漏技术上来，就能做到所向披靡，遇到管道漏水问题，就迎刃而解。没有解决不了的问题。
地下管道漏水探测仪探测现场 管道漏水检测仪检测现场 漏水探测仪探测现场 自来水管漏水
