DDY-3000电缆故障定位仪

相关产品：1、DZY-2000电缆故障测试仪  2、ZMY-2000直埋电缆故障测试仪

       3、DSY-2000电缆识别仪    4、T-80通信电缆故障综合测试仪

5、HDZ-08电缆试扎器   6、DTY-2000电缆综合探测仪

电缆故障测试中粗测距离是很容易的。如果用DZY电缆故障测试仪主机来粗测的话，一般只要数分钟便可测出电缆故障点至测试端的粗略距离，而且粗测误差一般不会超过10米。因此，粗测距离已不是电缆寻测故障的主要矛盾。大量实践证明：电缆故障精确定点方面的问题已成为快速寻测电力电缆故障的主要矛盾。即具体电缆故障定点则是电缆测试中的最为关键的一步，现在越来越多的使用交联电缆，而交联电缆的电缆故障大部分为封闭故障，电缆故障点的放电声往往在十几米甚至几十米都有几乎一样大的响声，这给电缆故障定点带来了很大的困难，靠传统的听声法及机械表头摆动来判断故障点显然已满足不了电缆测试的要求。另外在实际电缆故障定点中，由于测试人远离测试端，当尚未听到由故障点传出的地震波时，心情往往会急燥起来，甚至会怀疑高压放电设备没有工作。有时在有脉冲声源的干扰背景中往往需要知道自己听到的声波是否与放电设备的放电周期同步，否则就无法作出最后的判断。

DDY-3000电缆故障定位仪采用本公司所独创的电缆故障定点新理论。是本公司根据最新研究成果而开发的具有高抗干扰性，高灵敏度，新型的电缆故障精确定点测试仪器。本仪器采用先进的模拟低噪声设计和高性能滤波电路相结合，使本仪器抗干扰性能有了极大的提高，采用独创设计和精湛地装配工艺使本仪器具有目前国内最高水准。对各类电缆故障可精确地进行定点，特别是对交联电缆和电缆封闭性故障具有独到的测试效果。是电缆测试仪器中最新的更新换代产品。

 性能介绍:故障点放电时会产生声波和电磁波，声波和电磁波之间又有一定的内在联系，利用好它们之间的表象及联系，可使我们准、快、易找到故障点。

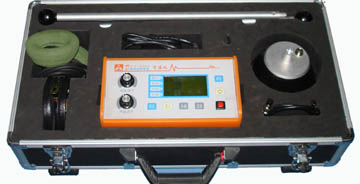

  DDY-3000电缆故障定位仪图片

一、电磁波

  本电缆故障定点仪可以接收电缆故障点放电产生的电磁波，并经数字处理、放大通过液晶以光柱及数字方式连续显示。
   电缆故障预定位：沿地下电缆走向边走边观察，信号突然减小的地方就可能是故障的大致位置（一定区域内）。由于此项功能加入使得故障的探测变的简单而迅速。
   寻电缆路径：沿地下电缆Z字型行走，信号最大处为电缆正上方，电缆两边信号减小。由此可判断电缆的大致路径。

二、声波

    电缆故障点放电的声波强度以往都是通过耳机传到耳朵中并通过耳朵来判断声音的大小，而耳朵的分辨率不会很高，特别是现在的交联电缆放电声在一定范围内几乎一样大小用耳朵是不容易区分的，而DDY-3000电缆故障定点仪可以时时记录放电声波的大小，通过仪器来判断大小，极大得提高了可靠性和准确性。
   高增益的放大倍数（90Db）是保证电缆故障测试准确性的又一关键因素，测过电缆故障的人都知道碰到电缆封闭故障时我们往往会束手无策，这是因为电缆故障定点仪的放大倍数不够（过去滤波技术不高，所以不敢将定点仪过高的放大）。DDY-3000电缆故障定点仪极大提高了放大倍数，并有很好的滤波效果，滤波器的宽带选择可以有效排除环境噪声的干扰（如风声、车辆声等）。解决了过去无法解决的难题。

三、电磁波与声波

   电缆故障点的放电除产生声音信号外，同时也发出沿电缆扩散的电磁波。DDY-3000电缆故障定位仪可以同步接收并显示声波及电磁波，并可测出声波和电磁波信号的时间差并以此推算出拾音器到故障点的距离。对于穿管电缆及封闭性电缆故障定位有很好的效果。此种方法的优点是，电缆故障的定位与信号的强度无关。

电磁波

声波

电磁波与声波

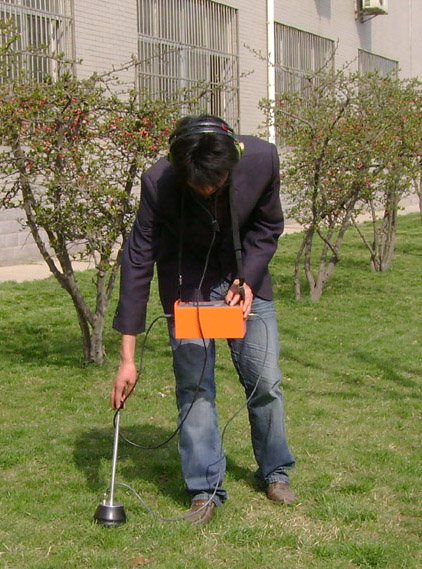

  电缆故障定位仪工作示意图

n     技术参数

测试方法：                   电磁强度法、音听法、声磁同步法

距离测量：                              00.0-22m ，3位

同步测量：                              磁场/声波

滤波器：（四段） 滤波器：（四段）                      100Hz-1.5kHz（声波）                                                                             270Hz-1.5kHz（声波）                                                                             150Hz-1.0kHz（声波）                                                                             270Hz-1.0kHz（声波）

场强测量：                               条形码显示、数字显示

放大范围：                               声通道>95dB                                             磁通道>50dB

测试精度：                              0.1米

显示方式：                             大屏幕液晶显示（带背光）

操作温度：                           -20--+50℃

供电电源：                             6×1.5V电池，12小时

仪器成套性：电缆智能定位仪 1个、声 波 探 头 1个、耳 机 1副、信 号 线 1根
