要产品 >其它电力测试仪器

YLJB100 系列继电保护校验仪

产品介绍:




  YLJB101/102继电保护测试仪采用单片微电脑技术,将高精度电气测量和控制技术融为一体,可对各种电磁型、整流型、晶体管型、集成电路型继电器的动作电压、返回电压、动作电流、返回电流、重合闸充放电时间、以及动作、返回时间进行高精度、高性能测试和校验。本仪器以微处理为核心控制,配以高精度数字电表,可对变配电系统的各类继电保护设备的多种技术参数进行测量和校验,并配以提醒操作,操作简单、明了。

本机特点



1、本产品采用大屏幕液晶汉字显示。
2、显示界面人性化,显示内容易读易懂。
3、可实时显示继电器触点状态。
4、采用独立按键转换测量档位,现场操作简单、便捷。
5、本产品具有三路独立输出电源,其中两路独立连续可调。完全可满足大部分机电保护装置的测试要求,具有单路输出继电保护产品无法企及的优势。
6、本产品具有两路独立时钟(且一个时钟模块外置)。
7、具有无源的开出量输出,可灵活用于测试过程的辅助控制。
8、本产品首创可一次完成整套保护系统的工作过程时间!!!
9、本仪器具有软件校正功能,不用打开机箱即可校正全部档位。

YLJB102继电保护校验仪图
YLJB102 继电保护校验仪图

技术参数



1.主回路测试电源:
交流电流(两组):0~200A/3V、0~100A/9V、0~50A/24V
交流电压:0~250V
直流电流:0~5A
直流电压:0~300V

2.辅助回路测试电源:
直流(交流)电压:0~300(250)V
交流电流:0~5A

3.保护装置直流电源:110V/220V

4.测量精度:
全部档位:±1%±5个字(所有测量均为真有效值)
毫秒表:±0.05%±5个字

5.使用条件
环境温度:-15-40℃
相对湿度:75%
重量:19.2Kg
体积:400mmX300mmX160mm
工作电源:AC220V士10%





YLJB101继电保护校验仪图2

YLJB101继电保护校验仪图1

YLJB101继电保护校验仪图

附图一:保护继电器测试接线图

附图一:保护继电器测试接线图

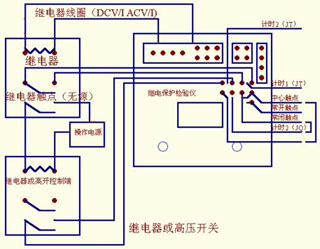

附图二:一次完成继电器成套控制系统接线图

附图二:一次完成继电器成套控制系统接线图

随机附件



1、主机 l台
2、6 mm2测试线(红色、黑色,带夹子) l对
3、2.5 mm2测试线(红色、绿色,带夹子) 2对
4、电源线 1根
5、10A(Φ5×20)保险管 1只
6、使用说明书 1本
YLJB102 继电保护校验仪图

YLJB102 继电保护校验仪图
