电力电缆综合检测系统

西安华傲公司最早开发的国产电力电缆故障测试仪产品系列，从第一代DZY-8型电力电缆故障测试仪（CRT显示）到如今的DZY-2000电力电缆故障检测仪已有十多年历史，随着电力电缆检测的新技术、新理论、新工艺的不断发展以及电力电缆结构、工艺的改进，电力电缆故障检测仪器也更加先进、丰富。
  电力电缆检测系统包括：电力电缆绝缘、故障、识别、走向、刺扎等多项电缆检测内容。西安华傲公司作为长期研制生产电缆故障检测仪、电缆探测仪、电缆识别仪、电缆试扎器的国内生产厂家，我们创造了电力电缆检测中的多项第一（电缆故障检测的新理论及新方法）：
第一个提出并生产电力电缆故障检测仪、计算机双模工作方式的电力电缆故障检测仪器；
第一个提出并生产国内唯一的跨步电压定位法测试仪器；
第一个提出并生产国内唯一的电磁波信号强度电缆故障定位法；
第一个提出并生产国内唯一的定点、寻径同步电缆故障定位法
第一个提出并生产国内唯一的有线、无线双控电缆试器
  多项先进电缆检测技术的产生保证了电缆检测产品的专业化及多样化，我们的电力电缆综合检测产品为电缆维护工作者提供了在电缆检测中的全面方案，是电缆工作者的必备工具。

DZY-2000电缆故障测试仪：

  电力电缆故障测试仪由电力电缆故障测试仪主机、电缆故障定位仪、电缆路径仪三个主要部分组成。电缆故障测试仪主机用于测量电缆故障故障性质，全长及电缆故障点距测试端的大致位置。电缆故障定点仪是在电缆故障测试仪主机确定电缆故障点的大致位置的基础上来确定电缆故障点的精确位置。对于未知走向的埋地电缆，需使用路径仪来确定电缆的地下走向。

  电缆故障测试中的传统测试方法（时域反射法），可测试几乎所有电力电缆故障，由于通过测距并最终通过电磁、声音定位。操作人员会感到定位真实可靠。但由于原理限制存在操作繁琐，所需配合设备多。需加高压，需要市电。波形复杂，判断需经验。对金属性死接地故障无法解决。全套仪器包括：测距仪、路径仪、定位仪等。

1、测距主机：
电池供电，排除了高压干扰，操作方便安全。
本机、计算机双重工作模式，便于测试及建档管理。
硬件采用大规模数字集成电路，大幅度提高了可靠性。
高压闪络采样为电流采样，连接方便、可靠、易操作。
可储存、对比等多重测试方法，即使疑难故障也可轻松解决。
2、定位仪：
采用数字滤波，放大倍数达到90Db,可定位普通定位仪判断不了的封闭故障。可同时显示声波及电磁波的大小。利用电磁波的大小变化在定点的同时确定路径。可同步显示故障点距拾音器的距离。
3、路径仪：
双频率可供选择，表头、耳机双重显示。表头显示可克服寻径时的耳疲劳。

DZY-2000电缆故障测试仪（点击查看详情）

ZMY-2000直埋电缆故障测试仪：
  ZMY-2000直埋电缆故障测试仪的开发研制是电缆故障测试中的创新测试方法，是我公司独创的新型电缆故障测试仪器，由于它的使用便捷，不需市电等优点，因此得以在电力系统及路灯、高速公路得到迅速推广。直埋仪的研制成功解决了多年困扰电力电缆维护中的操作复杂、波形难判断、测试需电源的难题，弥补了时域反射电缆故障测试仪的不足。但直埋仪代替不了电缆故障测试仪，它比较适合测试埋在地下的对地短路及开路故障，对高阻故障则无法解决。只有两者配合使用，才能达到效果最佳效果。

  对于电力电缆的故障，常规的电力电缆故障测试方法是向故障电缆施加高压脉冲，使故障点处放电，通过定位仪对放电处的故障定位。由于施加高压信号接线比较烦琐，并需产生几千伏至几万伏的高压，往往使操作者心理产生害怕。另外常规的测试方法需要电源，而现场往往提供不了电源。对于电缆的开路、绝缘对地短路故障，ZMY-2000能够很好的解决了这些难题。

  由于ZMY-2000直埋电缆故障测试仪开发成功，扩大了电缆故障定点的概念，用ZMY-2000直埋电缆故障测试仪定位会很方便、很实用。但ZMY-2000直埋电缆故障测试仪也不能完全代替DZY-2000电缆故障测试仪，它的使用会受一定条件限制，如非直埋电缆及高阻故障，如不能测试电缆故障点的大致距离等。而二者的结合定位效果最佳。根据电缆故障测试专家的大量实践证明，ZMY-2000直埋电缆故障测试仪＋DZY-2000电缆故障智能测试仪是电缆故障测试中最理想的组合，此组合可极大发挥各自的优势，快速准确100％寻测故障点。被广大用户亲切称做电缆测试仪器中的"黄金组合"。希望资金许可的情况下，用户将两种仪器一起购置，彻底解决电缆测试中的死角。

ZMY-2000直埋电缆故障测试仪（点击查看详情）

DDY-3000电缆故障定位仪：

  DDY-3000电缆故障定位仪采用本公司所独创的电缆故障定点新理论。是本公司根据最新研究成果而开发的具有高抗干扰性，高灵敏度，新型的电缆故障精确定点测试仪器。DDY-3000电缆故障定位仪采用了先进的模拟低噪声设计和高性能滤波电路相结合，使本仪器抗干扰性能有了极大的提高，采用独创设计和精湛地装配工艺使本仪器具有目前国内最高水准。对各类电缆故障可精确地进行定点，特别是对交联电缆和电缆封闭性故障具有独到的测试效果。是电缆测试仪器中最新的更新换代产品。

  DDY-3000电缆故障定位（点）仪是一种精确定位电缆故障点的声磁同步测听装置，该装置配合高压脉冲发生器使用，简单、易学，即使未受训练的操作者也可方便地找到故障点。
  对于电力电缆故障进行测试的基本方法是通过对故障电力电缆施加高压脉冲，在电缆故障点处产生击穿，电缆故障击穿点放电的同时对外产生电磁波并同时发出声音。DDY-3000电缆故障定位仪主机检测其故障点的电磁及声音信号即可以对故障点定位。本机可以检测到沿电缆从高压设备放电向故障点传播的电磁信号。沿电缆传播的电磁信号，可以用来测量电缆的路径。而对于声音信号是从故障点向四周传播的。本仪器能够完全区分背景噪音和故障点处电脉冲放电的声频震动信号，当本机检测到故障点处的声音频震动时，声音检测指示和电磁脉冲指示都有指示。当声音检测到了声音信号，而电磁脉冲指示计上无信号的话，则该音频信号来自于背景噪声。电磁脉冲检测了故障点的电磁波的特征，大大加快了故障定位的进程。由于声、磁传播速度不同, DDY-3000定位（点）仪探头可先后拾取该磁场和声场，且接收器显示屏可自动显示该时间差，当探头位于故障点的正上方时，距离故障点最近，因而时间差也最小，此处即为故障点的准确位置。

DDY-3000电缆故障定位仪（点击查看详情）

DSY-2000电缆识别仪：

  电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆；具有判别电缆准确(定性及定量的双重判别)、快速、操作简单、应用范围广等特点。是目前国内同类仪器中技术最先进、性能最优越的新型仪器。
  DSY-2000电缆识别仪是DSY电缆识别仪的第三代产品，它总结并克服了第一代霍尔感应单点接触式识别仪(DSY-9)只能判断大小而不能判断方向并在强磁场下无法工作的缺陷,同时克服了第二代U型插槽式识别仪(DSY-1000)的因漏磁而影响识别的缺陷。由于有了方向及大小的双重判别使得DSY-2000型电缆识别仪的识别正确率达到了100%。

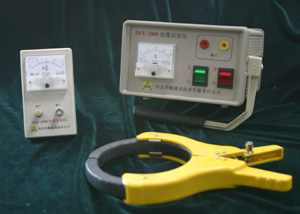

  DSY-2000电缆识别仪由信号发生器DSY-2000F和接收识别钳DSY-2000J 及指示表三部分组成，信号发生器主要产生特殊的脉冲调制信号，通过输出线加至停止运行的被测电缆上，用接收钳在现场寻找被测电缆，当接收钳检测器测到施加在电缆上特殊信号时，信号检测器上电表指针与施加信号频率同步摆动，用接收识别钳信号检测器DSY-2000J时其它电缆线上检测到的信号则要小很多且方向相反，通过电表指示幅度及方向，很容易判定被测电缆。

DSY-2000电缆识别仪（点击查看详情）

HDZ-08电缆安全试扎器:

  多年以来，电力电缆运行与维护部门对电力电缆刺扎，均按照行业标准DL409-91第234条要求，采用人工试扎待锯电缆，一旦电缆识别出错，误刺扎带电运行电缆将造成极大的危害。
  HDZ-08电缆安全试扎器是在多条电缆识别后针对某条电缆开锯前的安全遥控试扎设备，HDZ-08电缆安全试扎器采用了非接触式控制（遥控、定时）刺扎，彻底解决了人工刺扎电缆的人身安全问题。
  HDZ-08电缆刺扎器分为射击器和控制器两大部分：HDZ-08电缆试扎器的射击器为一种低速活塞式的专为刺扎电缆而设计的特殊装置，其结构合理轻巧，安装固定极为方便，可任意角度安装。HDZ-08电缆刺扎器的控制器选用先进的电子检测线路，将真人语音提示与液晶显示同步控制与一体，实现了人机对话，操作简单不出错。HDZ-08电缆扎伤器采用遥控、定时两种模式，发射时人不直接接触设备，确保人身安全。采用电池供电，保证刺扎器与电力系统彻底隔离，确保供电安全。
  我公司推出DSY-2000电缆识别仪配套产品——HDZ-08高压电缆刺扎器，彻底解决了现场电缆安全刺扎的问题，杜绝了不安全事故的发生。
电缆遥控试扎器功能特点
1. 适合刺扎各类电力电缆，刺扎安全可靠；
2. 遥控/定时两种工作模式：
3. 采用双键确认进入工作模式，确保操作人员的安全；
4. 采用真人语音提示与液晶显示同步功能，使用安全、准确、直观；
5. 机械、电子多重保护设计，安全可靠；
6. 专为刺扎电缆而设计，任意角度安装固定在电缆上；
7. 电源采用一般的干电池，适合野外无电源使用，同时保证刺扎器与电力系统的彻底隔离，保证供电安全。

HDZ-08电缆安全试扎器（点击查看详情）

DTY-2000电缆综合探测仪:

  这是一款具有带电寻找电缆路径、测深、识别、寻测电缆对地短路及开路故障的全功能测试仪器，它的带电寻测路径、及带电识别功能是国内独创并具有专利性的，填补了电缆测试领域的空白。此款仪器一经上市就得到广大电力客户的一致好评，是广大电缆维护及施工者必备工具。西安华傲公司五年精心打造，电缆测试中的全能冠军，DTY-2000电缆综合探测仪--电缆寻径、识别、找故障，一机多用综合机。

  DTY-2000地下电缆探测仪是电缆维护、电缆施工者的必备工具，DTY-2000电缆探测仪具备地下电缆探测中的四大功能，全面满足各项电缆探测的全面需求。DTY-2000地下电缆探测仪主要功能有：带电电缆的路径查找及寻踪、运行电缆的路径查找及寻踪、运行电缆的识别判断、施工过程中的电缆普查、直埋电缆的故障查找、多种方法电缆深度的准确判读。
  多年来我们通过全国范围的调研、创新型的研发，用最新的方法、独特的技术研制出地下电缆探测仪。电缆探测仪的研制成功填补了我国在电力电缆探测方面的空白，使电缆探测技术达到了崭新的高度，成为电缆维护、电缆施工者的必备工具。

电缆测试领域的新纪元
仪器的五大特点：
一、国内独有的全数字多功能电缆探测综合机。
二、解决了国内无法解决的运行电缆的寻径难题。
三、查找直埋电缆的外皮受损对地短路及开路故障。
四、可在一束带电电缆中识别所找的电缆。
五、配置充电电池，测试中不需市电就可完成所有测试。

DTY-2000电缆探测仪（点击查看详情）

GYT-2000多功能一体化交直流高压发生器：

  GYT-2000一体化高压发生器的研制是专为电缆故障测试而开发的高压发生一体机，由于接线简单使用方便而得到广大用户的喜爱。

  GYT-2000 轻型多功能一体化遥控操作交直流高压发生器：采用一体化结构设计，体积小，重量轻，操作简单，工频升压、交直流高压均可使用，直流高压既可做高压电源又可做冲击高压电源，可对35KV以下电压等级的电力电缆故障进行检测以及对10KV以下电缆进行预试。遥控操作升压、降压、球间缝隙控制及电容、电缆剩余电荷的放电等，具有过流、过压保护装置和时间定时装置，并具有零位锁定等技术措施可避免误操作，确保本机和设备安全。

主要技术指标：
脉冲高压输出：0～30KV
直流高压输出：0～70KV 最大输出电流：40mA
交流高压输出：0～50KV 最大输出电流：60mA（有效值）
电压电流指示误差：±2%
内置电容：1μF／30KV 或1.5μF/35KV 可外接电容
有线遥控距离：2m
重量：45kg 体积：52×26×56cm

各项技术指标可调整，还可根据用户需要订做。

GYT-2000多功能一体化遥控操作交直流高压发生器

  电缆检测系统几乎可以解决电力电缆维护工作者所面临的所有问题，电缆综合检测系统是电力电缆工作者的必备工具，电缆检测系统来源于实际工作中，服务于实际工作中，它提高了效率和安全，简化了操作程序，在电缆测试领域中处于绝对领先地位。
