KC-900二次脉冲电缆故障测试仪

--弧反射法（二次脉冲法）

相关产品：  1、ZMY-2000直埋电缆故障测试仪  2、DDY-3000电缆故障定位仪   3、T-80通信电缆故障综合测试仪

            4、DZY-2000电缆故障测试仪       5、DZY-2000L电缆路径仪     6、DSY-2000电缆识别仪

           7、DTY-2000电缆综合测试仪         8、HDZ-08电缆试扎器

          9、部分客户名录

  KC-900二次脉冲电缆故障测试仪（弧反射法）是公司的又一杰作，技术达到国际先进水平，打破了国外公司在此领域的垄断，让中国人用上性能优、价格低的国际最先进的电缆故障弧发射测试技术是华傲人的愿望。测过电力电缆故障的人都知道，遇到故障为高阻时测距时波形判断是复杂并需要经验的，过去有句行话"三分仪器，七分人"说的就是波形判断的复杂性，为了克服这一难题，科技人员发明了弧反射法（二次脉冲法）。

  弧反射法（二次脉冲法）在电缆故障定位中的应用的工作原理如上图所示。首先使用一定电压等级、一定能量的高压脉冲在电缆的测试端施加给故障电缆，让电缆的高阻故障点发生击穿燃弧。同时，在测试端加入测量用的低压脉冲，测量脉冲到达电缆的高阻故障点时，遇到电弧，在电弧的表面发生反射。由于燃弧时，高阻故障变成了瞬间的短路故障，低压测量脉冲将发生明显的阻抗特征变化，使得闪络测量的波形变为低压脉冲短路波形，使得波形判别特别简单清晰。这就是我们称之为的“二次脉冲法”。

 与传统的测试方法相比,二次脉冲法的先进之处，是将冲击高压闪络法中的复杂波形简化为最简单的低压脉冲短路故障波形，所以判读极为简单，可准确标定故障距离。弧反射法的参考波形是脉冲反射仪发出的低压测试脉冲，在不击穿被测电缆故障的情况下得到的；接着冲击高压击穿电缆故障产生燃弧后，发出低压测试脉冲，从而得到准确的故障波形。两条波形自动叠加的变化点便是故障点。

系统组成：

1、KC-900二次脉冲电缆故障测试仪

2、弧反射法（二次脉冲法）中央控制单元

3、高压冲击单元（选配）

第一部分：KC-900二次脉冲电缆故障测试仪

  KC-900二次脉冲电缆故障测试仪负责向电缆输入测量脉冲，并判断什么时候触发电路发送测量脉冲最为合适，为保证仪器成功捕捉到故障点的技术关键。同时，它还负责把采集到的信号进行滤波，提出其中的有用的测量脉冲。

  二次脉冲电缆故障测试仪这个部分是整个二次脉冲电缆故障测试仪器的大脑，负责向其他部件发送各种指令，协调各部件的工作，并向操作者提供人机对话的界面。它的主要功能是对测量脉冲进行高速的采样和记录，对采集的到信号进行高速的运算分析。对每次采集到的测量脉冲进行高速傅里叶变换分析，成功地捕捉到电缆高阻故障的低压脉冲波形，便于电缆故障测试人员分析。

主要性能指标
1、测试方法：二次脉冲法、冲击高压电流取样法、低压脉冲法；
2、冲击高压：低于35KV；
3、数据采样速率: 80MHz、40MHz、20MHz、5MHz；
4、测试距离：＞30Km
5、读数分辨率：1m
6、系统测试精度小于50cm；
7、二次脉冲发送及故障反射信号的自动显示，使得故障特征波形的表示极为简单。所有的高阻故障波形仅有一种，即类似低压脉冲法的短路故障波形。
8、具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。

9．能将测得的电缆故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比。使得故障距离的判断更加准确。
10、彩色大屏幕显示：彩色大屏幕显示，波形清晰，尤其在二次脉冲法中，两个波形以不同颜色同时显示，更易于识别。

11、功能菜单简单易用，功能强大。

12、内置电源：充满电后一起可连续工作3小时以上，亦可外接交流电源工作。
13、工作条件: 温度-10℃～+45℃，相对湿度 90%。

低压脉冲波形
波形简单，易判断，通过波形可看出全长，但很难判断高阻故障点。

二次脉冲波形
在故障点击穿瞬间，主动发送低压测试脉冲，自动合拍产生弧反射波形，可明显判断故障点

二种波形叠加
两种波形叠加后，可明显判断分叉点即为故障点。波形简单明确，易于识别。彩色大屏幕显示，波形清晰，尤其在多次脉冲法中，多个波形以不同颜色同时显示，更易于识别。功能菜单简单易用，功能强大。

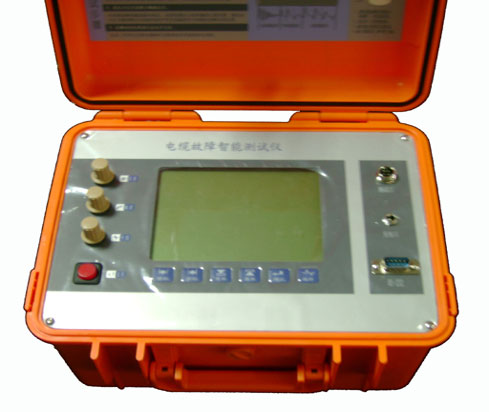

二次脉冲电缆故障测试仪主机图片

低压脉冲波形

二次脉冲波形

二次脉冲反射波形与低压脉冲波形对比

第二部分：KC-900中央控制单元

  中央控制单元是高压脉冲和低压测量脉冲汇合的部件，它对信号的处理直接影响着仪器的测量精度、稳定性以及测量成功的几率。中央控制单元中的高压滤波单元可以滤掉高压脉冲的毛刺，使高压脉冲变得平滑，并在故障点形成稳定的燃弧，同时也可减少高压脉冲对波形记录分析仪信号采集的干扰。过压保护单元除了保护着KC-900二次脉冲电缆故障测试仪不受高压脉冲的冲击之外，还是低压测量脉冲的分压采样的重要部件，是测量脉冲输出、输入交互的接口电路。

  中央控制单元是一种连接装置，用来连接二次脉冲反射仪和高压脉冲发生器，以便实现高阻和间歇性故障的预定位。通过脉冲发生器的使用和故障点处中央控制器的滤波器的阻塞作用，系统创建了一次闪络。此闪络将高阻故障临时转变成为低阻故障。这样，该故障就可以产生一次反射，并很方便地存储在KC-900二次脉冲电缆故障测试仪中。通过对比闪络前的轨迹线和闪络过程中的轨迹线，就可以清晰显示出故障距离。

主要特点
1、弧反射法（二次脉冲）高压预定位的核心组成部分；
2、CPU智能控制，液晶屏显示，有效提高二次脉冲的成功率，使操作更加简单明了；
3、高压采样，信号真实、准确；
4、电压回路中设有分压电阻，确保故障电缆上得到全部高压，覆盖高阻故障范围更广；

5、具有安全的高压保护措施，实现测量回路与高压冲击电源的电气隔离，保证测距仪在冲击电压环境下工作的安全，无损坏、不死机；
6、使用了脉冲平衡技术，更加突出了故障点的反射波形；
7、接线简单，可与其他的高压设备配合使用；
8、操作简单，无高压外露，安全可靠；

技术指标：

1、测试脉冲电压：400V
2、输入冲击电压：小于35kV

3、液晶显示、键盘控制
4、电源：交流220V，50Hz
5、体积：360mm×230mm×220mm
6、质量：5kg

7、工作条件: 温度-10℃～+45℃，相对湿度 90%。

KC-900中央控制单元图片

第三部分：高压脉冲发生器（选配）

  高压脉冲发生器是该套电缆故障预定位仪的能量提供部分，向外提供高压高能的电压脉冲。主要由升压变压器、高压整流二极管、充电电容、放电球隙组成。

  我公司生产的GYT-2000轻型多功能一体化遥控操作交直流高压发生器采用一体化结构设计，体积小，重量轻，操作简单，工频升压、交直流高压均可使用，直流高压既可做高压电源又可做冲击高压电源，可对35KV以下电压等级的电力电缆故障进行检测以及对10KV以下电缆进行预试。遥控操作升压、降压、球间缝隙控制及电容、电缆剩余电荷的放电等，具有过流、过压保护装置和时间定时装置，并具有零位锁定等技术措施可避免误操作，确保本机和设备安全。
主要技术指标：
脉冲高压输出：0～30KV
直流高压输出：0～60KV 最大输出电流：18mA
交流高压输出：0～45KV 最大输出电流：40mA（有效值）
电压电流指示误差：±2%
内置电容：1μF／30KV 亦可外接电容
有线遥控距离：2m
重量：45kg 体积：52×26×56cm
各项技术指标可调整，还可根据用户需要订做。

高压一体化发生器图片

整套仪器功能与特点
1、可测35KV以下等级所有电缆的高、低阻故障，适应面广。
2、采用国际最先进的"二次脉冲法"测试技术。同时还具有传统的冲击高压闪络法和低压脉冲法。
3、任何高阻故障均呈现最简单的类似低压脉冲短路故障波形特征，极易判读。
4、具有方便用户的软件和全中文菜单以及按键操作。按键定义简单明了。测量方法简单快速。
5、检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。
6、超大液晶屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。
7、具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏。
8、专业控制系统，测试时间短，操作便捷。
9、操作简单，可靠性高。具有极高的性价比。
10、无测试盲区。
11、内置电源，可在无电源环境测试电缆的开路及低阻短路故障。

仪器成套性：

基本配置：KC-900二次脉冲电缆故障测试仪、电缆故障定位仪、电缆路径仪、中央控制单元

可选配置：高压脉冲发生器、高压一体化发生器、带电电缆路径仪、直埋电缆故障定位仪

质量保证：客户购机之日起18个月内质量保修（不含充电电池），终身维修。
